کنتور گاز دیافراگمی گازسوزان مدل G4

کنتور گاز دیافراگمی گازسوزان مدل G4

کنتور گاز دیافراگمی وسیله ای برای اندازه گیری حجم گاز می باشد. این نوع کنتور از دو محفظه دهلیز که هریک توسط یک پرده قابل انعطاف (دیافراگم) به دو بخش تقسیم شده است تشکیل می گردد. با پر و خالی شدن متناوب محفظه ها در اثر عبور جریان گاز جابجایی دیافراگم توسط اهرم بندی مناسب باعث گردش میل لنگ می شوند.این گردش که متناسب با حجم گاز عبوری از محفظه ها می باشد به وسیله سیستم انتقال حرکت مغناطیسی و یا چرخ دنده ای به شماره انداز کنتور منتقل می گردد

یکی از تجهیزات مهم مورد استفاده در اندازه گیری حجم گاز طبیعی مصرف شده، کنتور گاز دیافراگمی می باشد. عمل اندازه گیری حجم گاز در این نوع کنتورهای گاز به این صورت می باشد که پس از عبور جریان گاز از محفظه داخلی کنتور و جابجایی پرده دیافراگم بر اثر عبور گاز از نیم تای دهلیزهای چپ و راست، انتقال حرکت رفت و برگشت بواسطه میله پرچم ها به بازوها و سپس به صورت حرکت چرخشی به میل لنگ شماره انداز انتقال داده می شود.

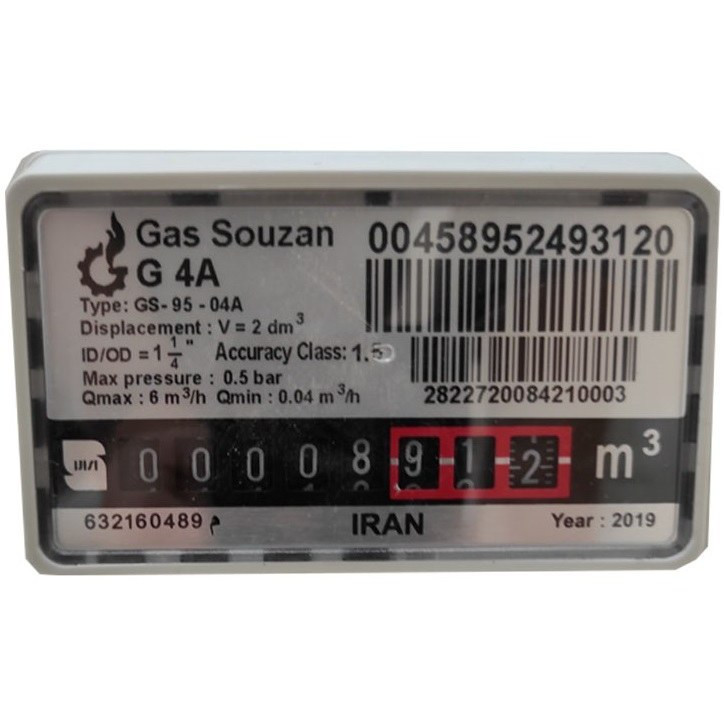

حرکت چرخشی میل لنگ شماره انداز کنتور، بوسیله کوپلینگ مغناطیسی به شماره انداز مکانیکی انتقال داده شده و میزان مصرف گاز بر روی شماره انداز نمایش داده می شود.

الزامات کلی در مورد شرایط طراحی و ساخت، میزان دقت اندازه گیری و خطاهای مجاز کنتور و انواع تست ها ، آزمایشات و همچنین مواد مورد استفاده در ساخت کنتورهای گاز دیافراگمی، مطابق با الزامات تعریف شده در استاندارد شرکت ملی گاز ایران به شماره IGS-M-IN-101 می باشد.

کنتورهای گاز دیافراگمی تولید شده توسط شرکت گازسوزان، در کلیه سایزها طراحی و تولید گردیده و دارای تائیدیه های لازم از آزمایشگاه پژوهشهای فنی و صنعتی شرکت ملی گاز ایران و سازمان ملی استاندارد می باشد.
